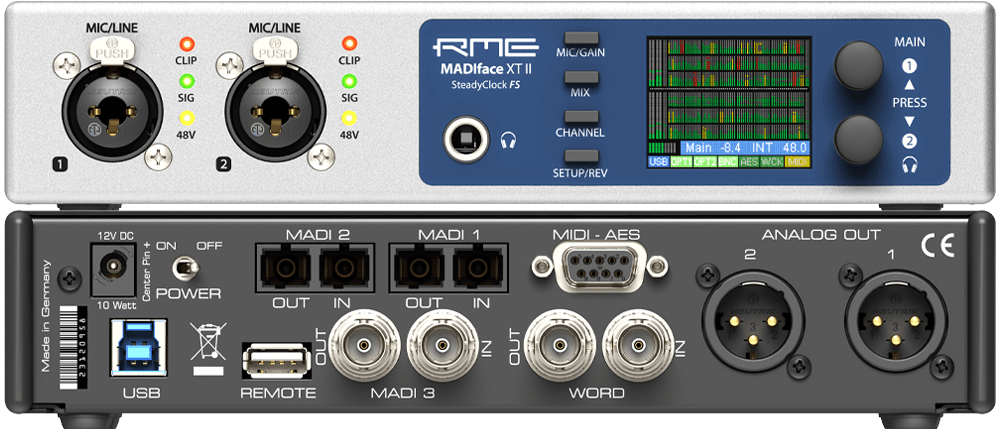

Компанія RME представляє MADIface XT II — 394-канальний 192 кГц USB 3.0 аудіоінтерфейс з широкими можливостями підключення та керування для студійного та концертного використання. У порівнянні зі своїм відомим попередником MADIface XT, версія MADIface XT II має оновлену цифрову та аналогову схемотехніку, робочі показники якої значно перевершують характеристики моделі першого покоління.

• 2 оптичні входи / виходи MADI
• 1 коаксіальний вхід / вихід MADI
• 2 мікрофонні / лінійні входи на комбороз’ємах XLR / TRS
• 2 аналогові виходи XLR
• 1 стереовихід для навушників
• 1 вхід / вихід синхронізації Word Clock
• 1 вхід / вихід AES/EBU
• 1 порт RME USB 3.0
• 4 входи / виходи MIDI
• Цифровий мікшер-маршрутизатор TotalMix FX
• Автоматичне цифрове регулювання рівня вхідної чутливості
• Дистанційне керування через пульт ARC USB
• Ефекти в комплекті
• Технологія високостабільної синхронізації SteadyClock FS
• Режим сумісності Class Compliant

На момент свого випуску MADIface XT був першим у світі USB 3.0 аудіоінтерфейсом, який вражав своєю надзвичайно великою кількістю каналів та повними можливостями підключення у компактному корпусі настільного формату. Маючи два практичні мікрофонні / лінійні передпідсилювачі на комбінованих входах XLR / TRS, два симетричні лінійні виходи XLR, стереовихід для навушників, різні опції цифрових підключень (коаксіальний і оптичний MADI, AES/MIDI, Word Clock синхронізація), а також додатковий конект PCI Express, модель MADIface XT задовольняла всі потреби щодо можливості підключень.

Встановлено нові аналогові рекорди!

Нова модель MADIface XT II підтримує успішну формулу свого попередника та перевершує його за робочими показниками аналогового тракту за багатьма параметрами. До того ж, MADIface XT II має вище співвідношення “сигнал/шум” та нижчі значення СКНС під час аналогового-цифрового перетворення.

Крім цього, максимальний вихідний рівень симетричних лінійних виходів XLR збільшений з +15 дБu до +24 дБu. Стереовихід для навушників MADIface XT II також забезпечує значно вищий вихідний рівень +19 дБu, а з вихідним опором 1 Ом, він забезпечує значно більшу потужність, ніж в попередній моделі. Всі виходи також мають можливості перемикання рівнів.

Нова цифрова плата

На новій цифровій платі попередній аналоговий роз’єм mini-DIN для дистанційного керування окремими функціями було замінено дистанційним портом ARC USB, який забезпечує комплексне керування MADIface XT II за допомогою опціонального пульта ARC USB. MADIface XT II також має фірмовий еквалайзер корекції приміщення Room EQ, відомий з топової моделі Fireface UFX III, з дев’ятьма смугами параметричної еквалізації для використання в сетапах просторового звуку з 20-ма вихідними каналами.

Потужний софт для мікшування, моніторингу та вимірювань у комплекті


MADIface XT II постачається з цифровим DSP мікшером TotalMix FX, який пропонує комплексні параметри маршрутизації та моніторингу, а також аналізатором DigiCheck, який дозволяє вимірювати та аналізувати потоки цифрових даних в обох напрямках з максимальною точністю. TotalMix FX може повністю замінити зовнішній мікшер, дозволяючи створювати кілька моніторних міксів з еквалізацією, динамічними обробками, ефектами реверберації та ділею без затримок для будь-яких виходів, для стенічних чи персональних вушних моніторів.

Додаток дистанційного керування TotalMix Remote дозволяє керувати апаратним мікшером TotalMix FX та його ефектами в аудіоінтерфейсах RME. TotalMix Remote відображає поточний стан хост-системи на пристроях iPad та комп’ютерах Windows/Mac — увесь стан мікшування, повну маршрутизацію, всі налаштування ефектів, індикатори рівнів у режимі реального часу. Ви можете легко регулювати всі параметри мікшера та ефектів віддалено через Ethernet або Wi-Fi з’єднання.

Синхронізація з фемтосекундною точністю

Завдяки новітній технологіії тактової синхронізації RME SteadyClock FS MADIface XT II ефективно усуває паразитний джитер-ефект. SteadyClock FS зменшує власний джитер MADIface XT II до абсолютного мінімуму та ефективно фільтрує тремтіння тактової частоти від 1 Гц.

USB 3 Class Compliant аудіосумісність

MADIface XT II працює в двох різних режимах сумісності: USB 3 на основі драйвера та Class Compliant. Режим Class Compliant — це стандарт, який нативно підтримується такими операційними системами, як Windows, Mac OSX та Linux. Без встановлення жодних пропрієтарних драйверів пристрій буде розпізнаний безпосередньо після завантаження Class Compliant прошивки.

Новий MADIface XT II орієнтований на шину USB 3.0, зовнішнє підключення PCIExpress більше не використовується. Режим Class Compliant для нової моделі був значно оновлений, оскільки всі 394 канали тепер можуть передаватись одночасно без драйвера. До того ж, існують різні формати та налаштування для послідовності каналів для оптимального використання режиму Class Compliant.

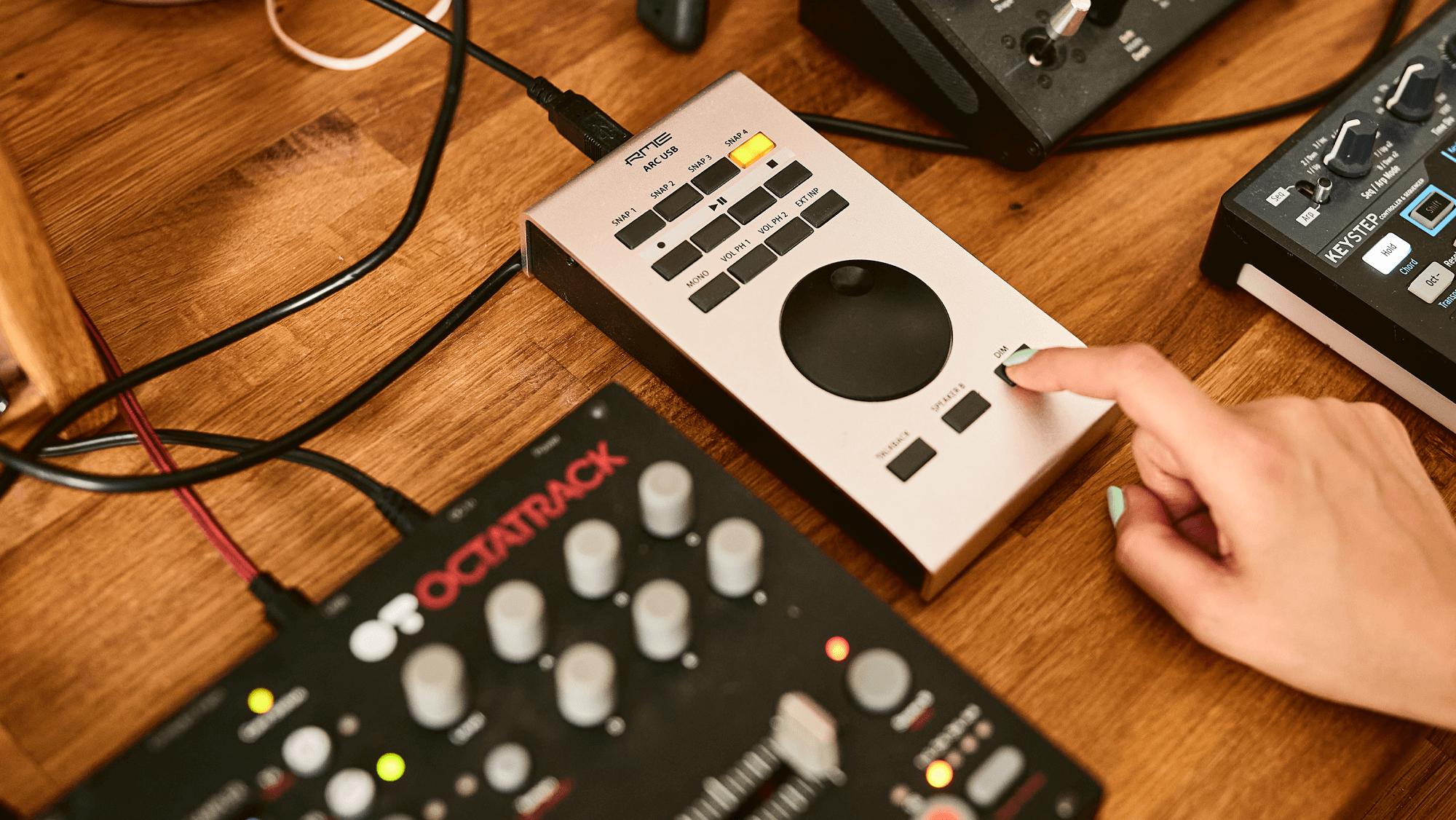

Пульт ARC USB — Plug’n’Play Plus

Доступний додатково пульт дистанційного керування ARC USB, що підключається до вашого комп’ютера через USB, з’єднується безпосередньо з мікшером TotalMix FX. Він має гнучко призначуваних 15 кнопок з підсвіткою, коліщатко енкодера та TS-джек роз’єм для підключення педального перемикача.

ARC USB — це пульт дистанційного керування USB 1.1 MIDI для MADIface XT II. Працюючи як пристрій класу UAC 1, він є нативно сумісним з Windows та Mac OS X. Як тільки він з’являється в операційній системі, TotaIMix FX автоматично виявляє ARC USB і зв’язується з ним за допомогою простих MIDI-команд керування.

Ще більше видатних функцій!

Цифровий мікшер TotalMix FX з 2001 року забезпечує високу функціональність мікшування та необмежені можливості маршрутизації як для студійного, так і для концертного використання. Дозволяючи створювати стільки незалежних міксів, скільки є доступних вихідних каналів,TotalMix FX є найгнучкішим та найпотужнішим мікшером у своєму класі.

Комплектне програмне забезпечення DigiCheck пропонує надзвичайно точні засоби для вимірювання, тестування, індикації та аналізу цифрових аудіопотоків.

Технологія SteadyClock FS забезпечує еталонно точну тактову синхронізацію та високоякісне цифро-аналогове перетворення, щоб ви чули свій мікс таким, яким він є, з найменшим джиттером і найвищою стійкістю до виникнення цього паразитного ефекту.

Багатоканальний цифровий протокол MADI еволюціонував разом із RME, ставши найпоширенішим аудіопротоколом на ринку. Системи RME на базі MADI забезпечують неймовірну надійність та стабільність роботи для найважливіших критичних задач.

Технічні характеристики

АЦ, мікрофонні / лінійні входи 1 – 2 XLR

• Входи: XLR симетричні, електронно збалансовані
• Вхідний імпеданс при 1 кГц: 3,3 кОм
• Співвідношення “сигнал/шум”: 116 дБ (AES17), 118,5 дБA
• АЧХ при ЧД 44,1 кГц, допуск -0,1 дБ: 5 Гц – 20,8 кГц
• АЧХ при ЧД 96 кГц, допуск -0,5 дБ: 3 Гц – 45,2 кГц
• АЧХ при ЧД 192 кГц, допуск -1 дБ: 2 Гц – 89 кГц
• Фільтр: Short Delay Sharp, затримка 5 / 5 / 6 семплів
• СКНС: < -110 дБ, < 0,00032 %
• СКНС + шум: < -104 дБ, < 0,00063 %
• Розділення каналів: > 110 дБ
• Діапазон вхідного підсилення: 75 дБ
• Максимальний вхідний рівень, Gain 0 дБ: +18 дБu
• Максимальний вхідний рівень, Gain 75 дБ: -57 дБu
• Індикатор кліпування CLIP: 0 дБFS
• Індикатор сигналу SIG: -60 дБFS

АЦ, входи TRS — все як для мікрофонних / лінійних входів 1 – 2, крім:

• Входи: 6,3 мм TRS джеки, симетричні
• Вхідний імпеданс: 6,6 кОм симетричне з’єднання, 3,3 кОм несиметричне з’єднання
• Максимальний вхідний рівень TRS, Gain 0 дБ: +24 дБu
• Максимальний вхідний рівень TRS, Gain 60 дБ: -51 дБu

ЦА, лінійні виходи 1 – 2

• Динамічний діапазон: 113,5 дБ (AES17), 116 дБA
• АЧХ при ЧД 44,1 кГц, допуск -0,1 дБ: 0 Гц – 20,2 кГц
• АЧХ при ЧД 96 кГц, допуск -0,5 дБ: 0 Гц – 44,7 кГц
• АЧХ при ЧД 192 кГц, допуск -1 дБ: 0 Гц – 78 кГц
• Фільтр: Short Delay Sharp, затримка 6 семплів
• СКНС + шум на рівні -1 дБFS: < -105 дБ, < 0,0005 %
• Розділення каналів: > 110 дБ
• Виходи: симетричні XLR
• Вихідний рівень перемикається: +24 дБu, +19 дБu, +13 дБu, +4 дБu
• Вихідний імпеданс: 150 Ом

ЦА, вихід для навушників ¾ — все як для лінійних виходів, крім:

• Вихід: 6,3 mm TRS стереоджек, несиметричний
• Вихідний імпеданс: 1 Ом
• Вихідний рівень при 0 dBFS: +7 дБu

ЦИФРОВІ ВХОДИ

MADI

• Коаксіальний BNC, 75 Ом, згідно з AES10-1991
• Високочутливий вхідний каскад (< 0,2 Vpp)
• Оптичні, дуплексні FDDI конектори SC
• Сумісні 62.5/125 та 50/125
• Приймає 56 каналів та 64 канали, плюс 96k Frame
• Стандарт: до 64-х каналів 24 біти / 48 кГц
• S/MUX: до 32-х каналів 24 біти / 96 кГц
• S/MUX4: до 16-ти каналів 24 біти / 192 кГц
• Діапазон блокування: 25 кГц – 54 кГц
• Придушення джитера: > 50 дБ (> 1 Гц)

AES/EBU

• 1 x XLR, трансформаторно збалансований, гальванічно ізольований, згідно з AES3-1992
• Високочутливий вхідний каскад (< 0,35 Вpp)
• SPDIF сумімний (IEC 60958)
• Приймає професійні та споживацькі формати
• Діапазон блокування: 27 кГц – 200 кГц
• Придушення джитера: > 50 дБ (> 1 Гц)

Word Clock

• BNC, не термінований (4 кОм)
• Перемикач внутрішнього термінатора 75 Ом
• Автоматичне визначення частоти дискретизації Double/Quad Speed та конвертація на Single Speed
• SteadyClock гарантує наднизький джитер-ефект навіть при роботі на різних частотах дискретизації
• Не піддається впливу зміщень постійного струму в мережі
• Схема адаптації сигналу: відновлення сигналу через автоцентрування та гістерезис
• Захист від перенапруги
• Діапазон рівнів: 1,2 Вss – 5,6 Вpp
• Діапазон блокування: 28 кГц – 200 кГц
• Придушення джитера: > 50 дБ (> 1 Гц)

ЦИФРОВІ ВИХОДИ

MADI

• Коаксіальний BNC, 75 Ом, згідно з AES10-1991
• Вихідна напруга: 450 мВpp
• Довжина кабелю: до 100 м
• Оптичні, дуплексні FDDI конектори SC
• Сумісні 62.5/125 та 50/125
• Довжина кабелю: до 2000 м
• Видає 56 каналів та 64 канали, плюс 96k Frame
• Стандарт: до 64-х каналів 24 біти / 48 кГц
• S/MUX: до 32-х каналів 24 біти / 96 кГц
• S/MUX4: до 16-ти каналів 24 біти / 192 кГц

AES/EBU

• XLR, трансформаторно збалансований, гальванічно ізольований, згідно з AES3-1992
• Вихідний рівень для професійних пристроїв: 4,0 Вpp
• Формат: професійний згідно з AES3-1992, поправка 4
• Вихідний рівень для користувацьких пристроїв: 2,0 Вpp
• Формат: користувацький (SPDIF) згідно з IEC 60958
• Однопровідний режим, частота дискретизації 28 кГц – 200 кГц

Word Clock

BNC

• Максимальна вихідна напруга: 5 Вpp
• Вихідна напруга на термінаторі 75 Ом: 4,0 Вpp
• Вихідний імпеданс: 22 Ом
• Частотний діапазон: 28 кГц – 200 кГц

Цифровий тракт

• Тактова синхронізація: внутрішня, вхід MADI, вхід Word Clock, вхід AES
• Придушення джитер-ефекту від зовнішніх генераторів: > 50 дБ (> 1 Гц)
• Ефективний вплив тремтіння частоти тактової синхронізації на АЦ та ЦА перетворення: близько нуля
• Вхідний PLL забезпечує нульові випадіння сигналу, навіть при джитері більше ніж 100 нс
• Підтримувані частоти дискретизації: 28 кГц – 200 кГц

MIDI

• 1 вхід / вихід MIDI через кабель розширення
• 3 входи / виходи MIDI через протокол MADI
• Окремі FIFO 128 байт для входу і виходу
• Апаратний механізм MIDI для зменшення навантаження на запити переривання
• Непомітна передача через користувацький біт 56 каналу (до 48 кГц)
• Непомітна передача через користувацький біт 28 каналу (до 96 кГц)

Загальні характеристики

• Блок живлення: зовнішній
• Типове енергоспоживання: 9 Ватт
• Струм при робочій напрузі 12 В, холостий: 750 мА (9 Ватт)
• Розміри, включно з рековими кріпленнями, повна глибина (Ш x В x Г): 265 x 44 x 159 мм
• Розміри, без рекових кріплень, глибина корпусу (Ш x В x Г): 215 x 44 x 130 мм
• Вага: 1,03 кг
• Діапазон робочих температур: +5°C – +50°C
• Відносна вологість: < 75%, без конденсації
• Комплектний блок живлення: імпульсний, 100 – 240 В змінного струму, 2 А, 24 Ватт

Будь-які характеристики можуть бути змінені без попередження.
