Allen & Heath НОВИНКА

Нова лінійка мікшерів Allen & Heath SQ+: більші можливості обробки, більша процесорна потужність, більший 9” сенсорний екран, покращене керування

Провідний британський виробник мікшерних систем Allen & Heath представляє нову лінійку середньоформатних консолей SQ+!

Фірмове FPGA-ядро XCVI на 96 кГц забезпечує високу процесорну потужність для обробки аудіо та фазово-когерентного мікшування з наднизькою затримкою, що разом з широкими можливостями підключення

робить нові 48-канальні мікшери лінійки SQ+ лідерами у своєму класі та ідеальним рішенням для концертних майданчиків середнього масштабу, невеликих турів та будь-яких інших задач,
де потрібна висока якість звуку та гнучкість використання.

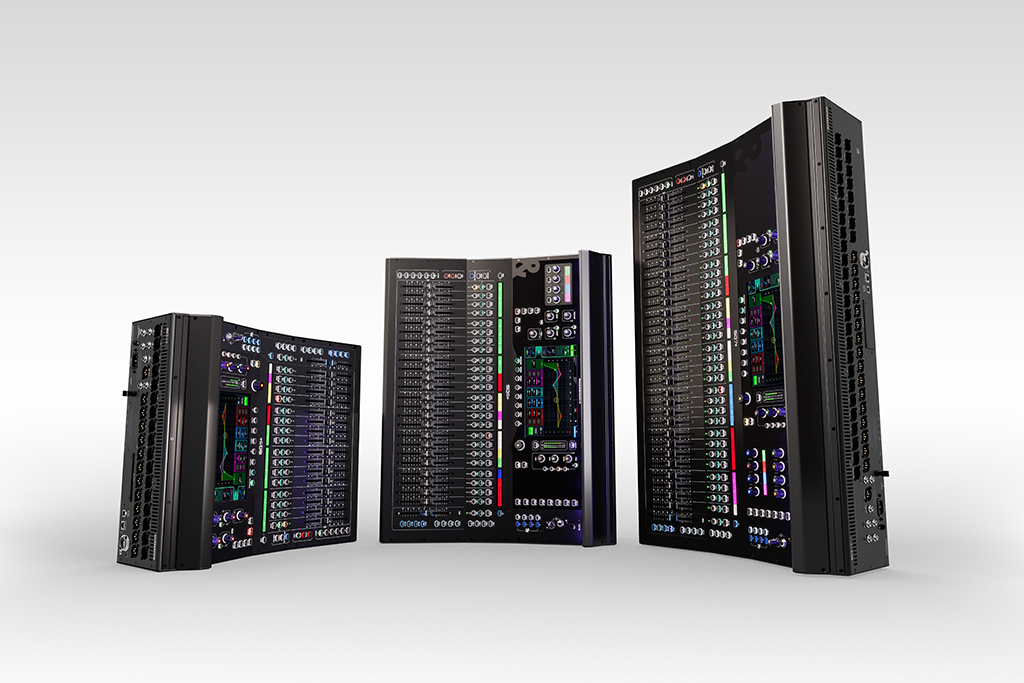

Серія SQ+ додає до асортименту середньоформатних мікшерів Allen & Heath три нові моделі з більшою обчислювальною потужністю, більшим 9-дюймовим сенсорним екраном, переробленим графічним інтерфейсом
та чітким оновленим дизайном консолей. Три нові мікшери SQ5+ SQ6+ та SQ7+ мають відповідно ті ж розміри, що й консолі Qu/SQ попереднього покоління та нової лінійки Qu. Всі моделі SQ+ мають однакове процесорне
ядро та можливості обробки, включно з 4-ма процесорами RackUltra FX з окремими каналами надсилання та повернення, а також розширену потужність канальних обробок з можливістю
використання найновіших фірмових обробок DEEP.

Моделі SQ+ відрізняються тільки своїми фізичними розмірами, кількістю фейдерів у кожному шарі, кількістю вхідних та вихідних роз’ємів на борту та кількістю програмованих елементів керування, кнопок та енкодерів.

Основні характеристики

Процесорне ядро FPGA 96 кГц XCVI зі змінною глибиною розрядності до 96 біт, затримка <0,7 мс
48 вхідних каналів з повною обробкою
Основний стереовихід LR + 12 міксів (моно/стерео, аукси/групи)
4 шини ефектів
4 шини ефектів RackUltra FX
6 моно/лінкованих матричних міксів
16 / 24 / 32 мікрофонні/лінійні XLR-входи на борту (SQ5+ / SQ6+ / SQ7+)
3 лінійні стереовходи (2х2 TRS-джеки + стерео мініджек 3,5 мм)
1 XLR-вхід для ток-бек мікрофона
12 / 14 / 16 гнучко призначуваних вихідних роз’ємів XLR (SQ5+ / SQ6+ / SQ7+)
2 вихідні роз'єми TRS
1 цифровий стереовихід AES3
Порт SLink 128x128 для розширення входів-виходів через екостистему Everything I/O та системних підключень
Порт введення/виведення 64x64 для додаткових карт (128x128 з установленою картою SLink)
Стереовихід для навушників
9-дюймовий ємнісний сенсорний екран

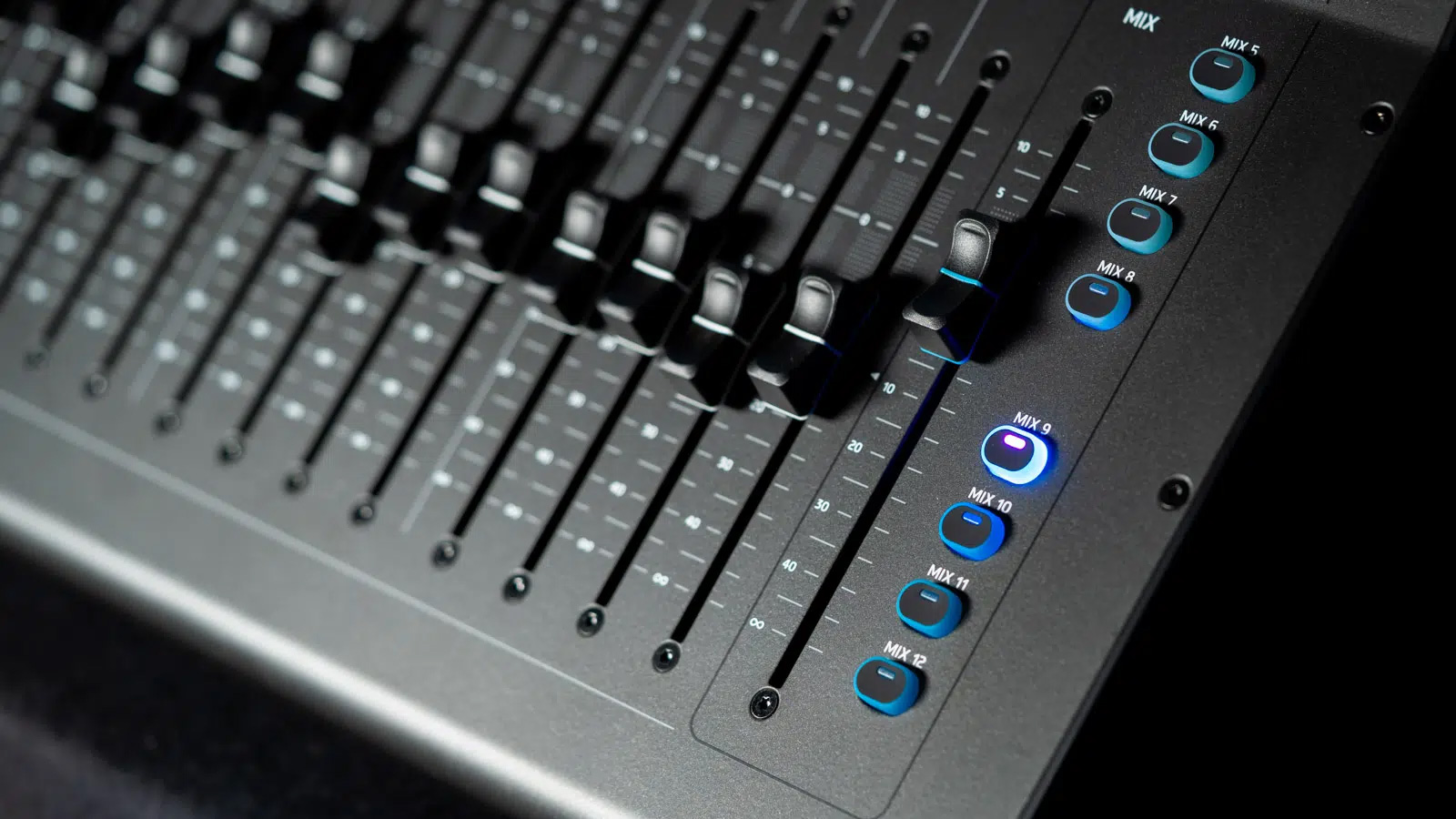

16+1 / 24+1 / 32+1 моторизовані 100-мм фейдери (SQ5+ / SQ6+ / SQ7+)
6 налаштовуваних шарів канальних смуг
8 / 16 / 16 програмованих кнопок (SQ5+ / SQ6+ / SQ7+)
4 / 8 програмованих поворотних енкодерів (SQ6+ / SQ7+)
Програмоване підключення одного/двох педальних перемикачів
Налаштовувані кольорові світлодіодні індикатори в канальних лінійках
Універсальний блок мережевого живлення IEC по всьому світу
Мережевий роз’єм RJ45 для дистанційного керування
Порт USB-A для запису/відтворення стерео/багатоканального аудіо та передачі даних (стерео на 48/96 кГц, 24 біти, 16 каналів на 96 кГц, 24 біти, 32 канали на 48 кГц, 24 біти)
Аудіоінтерфейс USB-B для багатоканального запису/відтворення (32x32 на 48/96 кГц 16/24 біти)
Обробка вхідного сигналу: цифровий трім, ФВЧ, ґейт/експандер, параметричний еквалайзер, компресор, канальна затримка
Обробка міксу: графічний еквалайзер, параметричний еквалайзер, компресор, канальна затримка
Повністю налаштовувані інсерти на всіх вхідних каналах та міксах
8 мультиефект-процесорів з поверненням в окремі стереоканали та параметричною еквалізацією
4 процесори RackUltra FX з поверненням в окремі стереоканали та параметричною еквалізацією

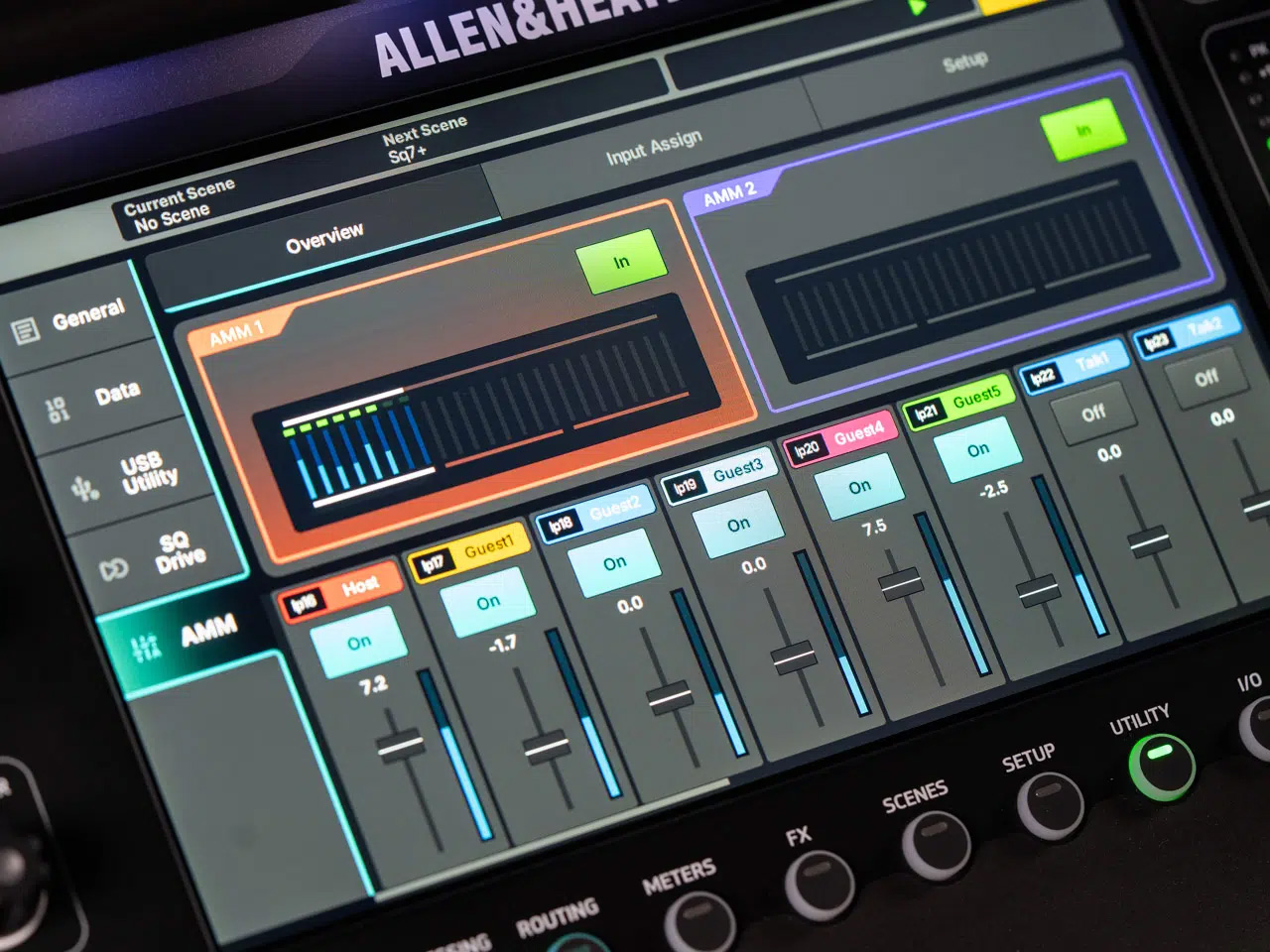

Автоматичні мікрофонні мікшери DEEP з нульовою затримкою: 2 24-канальні або 1 48-канальний
2 спектроаналізатори в реальному часі
300 комірок пам’яті сцен у кожному шоу
Рекол-сейфи каналів, рекол-фільтри глобальні / для кожної сцени
Бібліотеки ефектів, канальних обробок, дозволів користувачів та вхідних патчів
10 налаштовуваних користувачів з різними дозволами для обмеження доступу керування
Емуляція керування DAW через USB або TCP/IP
Сумісний з персональними моніторними мікшерами лінійки ME
Дистанційне керування через безкоштовні додатки для Windows / MacOS та iOS / Android
Гарантія 2 роки від виробника (за виключенням зношування фейдерів)

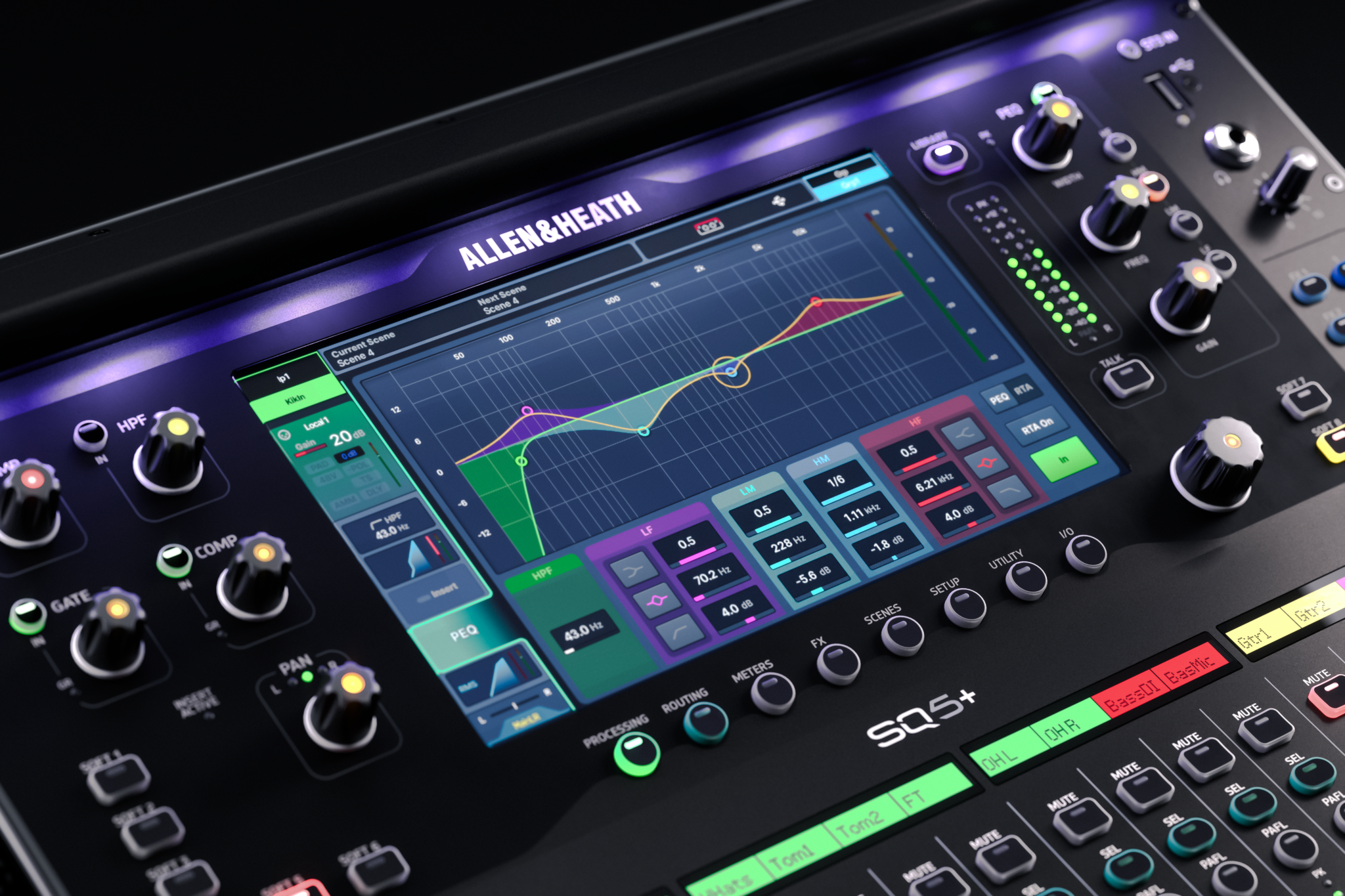

Більший екран, новий графічний інтерфейс

Мікшери SQ+ оснащені 9-дюймовим ємнісним сенсорним екраном з повністю переробленим графічним інтерфейсом у «темній» темі. Навігація по екрану така ж, як у SQ, тому вам не потрібно буде додатково вивчати керування
новим мікшером. Втім, Allen & Heath переробили кожне інтерфейсне вікно, додавши чимало покращень та оновлень.

Швидкий та зручний патчинг з кольоровими індикаторами запатчених каналів, які відповідають за назвою та кольором.
Одночасно на екрані видно більше каналів
Опції «Встановити за замовчуванням», «Очистити» та «+1»
Вікно огляду індикаторів дозволяє бачити усі канали одночасно та легко перегляд їх по шарах, є міні-карта індикаторів.

Більше потужності канальної обробки

Як і SQ, мікшери SQ+ пропонують 48 вхідних каналів з повною обробкою, тепер ще з більшою процесорною потужністю та можливостями. Це означає, що SQ+ можуть запускати найновіші додаткові обробки DEEP прямо в канальних
лінійках без доданої затримки.

Експандер джерела
Експандер з двома порогами
Довгоочікувана обробка Compstortion

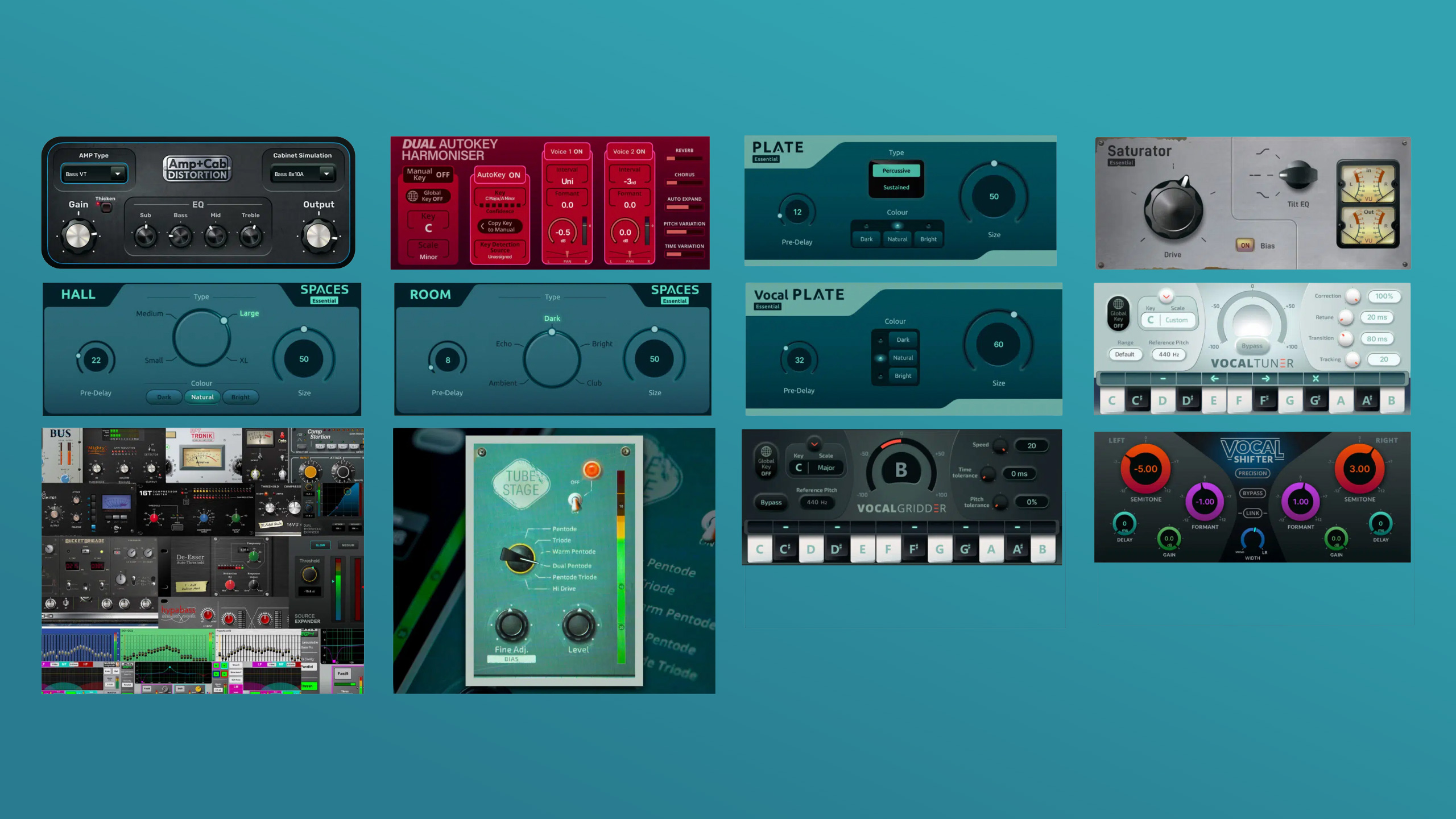

Додаткові ефекти RackUltra FX" з відображенням SQ+ RackUltra FX

До 8-ми «стандартних» ефектів додаються ще 4 слоти ефектів RackUltra FX з окремими шинами надсилання та каналами повернення (в цих слотах можна використовувати також і стандартні ефекти).

В RackUltra FX доступні різноманітні просторові обробки, реверберації студійної якості, новий листовий ревербератор, вокальний тюнер, ґріддер, пітч-шифтер, гармонайзер 2, гармонайзер 4, дисторшн, сатуратор, а також емуляція
підсилювача та кабінета. Вже зовсім скоро очікується випуск нових ефектів MIDI-гармонайзера та ритмічного ділею.

Опціональні ефекти RackUltra FX доступні в фірмовому онлайн-магазині shop.allen-heath.com

Додатковий пакет обробок PlusPack

При покупці мікшера SQ+ діє спеціальна стартова пропозиція! Зареєструйте свій мікшер SQ+ та підпишіться на розсилку, щоб абсолютно безкоштовно отримати пакет додаткових обробок PlusPack, комерційна вартість якого складає $899,
включно з усіма оригінальними преампами, точними емуляціями найвідоміших в індустрії пристроїв та ефектами DEEP з серії SQ, а також абсолютно новими обробками DEEP, які можна вмикати прямо в каналі або міксі без додаткової затримки!

Компресори:

Opto
16T
16VU
PeakLimiter76
Mighty
OptTronik
Bus
Compstortion (новинка!)

Експандери:

Source Expander (новинка!)
Dual Threshold Expander (новинка!)

Еквалізація:

Proportional GEQ
Hybrid GEQ
DiGi GEQ

Спеціальні динамічні обробки:

De-Esser
DynEQ4
MultiBD3/4

Додаткові ефекти:

Bucket Brigade
Echo
Hypabass

Програмне забезпечення та сумісність

Для керування новими мікшерами SQ+ випускаються також і нові безкоштовні застосунки SQ+ MixPad та SQ+ 4You. Поточні версії застосунків керування мікшерами SQ не сумісні з новими моделями SQ+.
Щодо файлової сумісності: ви маєте можливість імпорту шоу-файлів з оригінальних мікшерів SQ в нові моделі SQ+ через нову структуру папок SQP-SHW. Проте, зворотна сумісність не підтримується.
Актуальні версії прошивок мікшерів SQ+ під час релізу: V2.0.1 та V2.0.2.

Оригінальний SQ чи новий SQ+? Ще більше можливостей вибору!

Завдяки зниженню цін на мікшери оригінальної серії SQ з одного боку та новим додатковим опціям RackExtra FX для SQ+ з іншого, звукоінженери мають ще більше можливостей вибору між більш доступною ціною та високими вимогами до обробки звуку та мікшування.

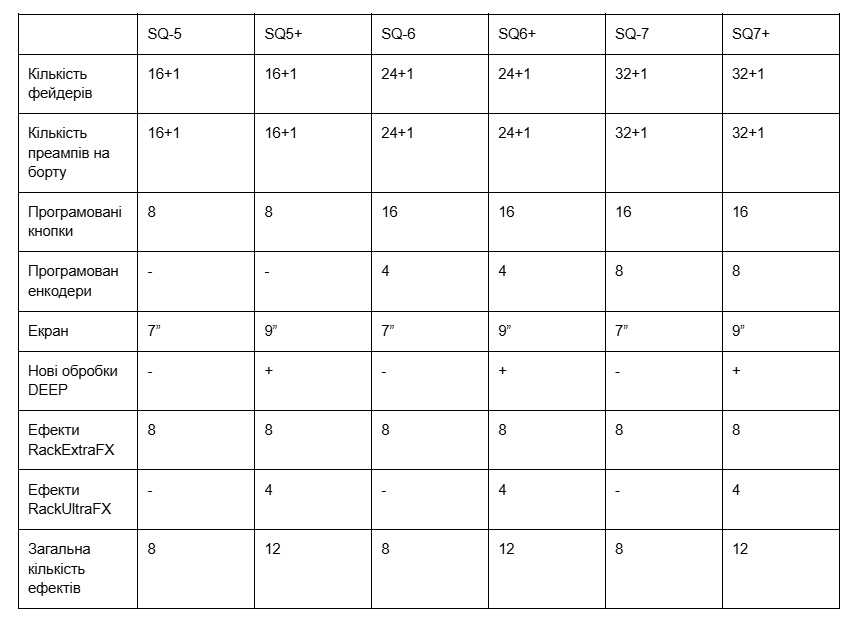

Порівняльна таблиця мікшерів SQ та SQ+

Технічні характеристики

ВХОДИ

Мікрофонні/лінійні входи
- Роз’єми: симетричні XLR
- Вхідна чутливість: -60 – +0 дБu
- Додатковий перемикач атенюатора: -20 дБ
- Аналогове підсилення: 0 – +60dB, крок 1 дБ
- Максимальний вхідний рівень: +30 дБu (з увімкненим атенюатором)
- Вхідний імпеданс: >4 кОм
- СКНС+шум: U підсилення 0 дБ 0,0015% -96dB (20 Гц – 20 кГц, AES Direct Out, при 0 дБu 1 кГц)
- СКНС+шум: підсилення +30 дБ 0,003% -91 дБ (20 Гц – 20 кГц, AES Direct Out, при -30 дБu вхід 1 кГц)
- Фантомне живлення: +48 В (+3 В / -2 В)
Стерео лінійні входи
- Роз'єми ST1, ST2: симетричні ¼” TRS-джеки
- Роз'єм ST3: несиметричний, стерео мініджек 3,5 мм
- Номінальна вхідна чутливість: +4 дБu (ST1, ST2) / 0 дБu (ST3)
- Цифровий трім: ±24 дБ
- Максимальний рівень вхідного сигналу: +22 дБu (ST1, ST2) / +18 дБu (ST3)
- Вхідний імпеданс: > 6 кОм

ВИХОДИ

Симетричні виходи, XLR
Симетричні виходи A та B, ¼” TRS-джек
- Джерело: призначуване
- Вихідний імпеданс: <75 Ом
- Номінальний рівень вихідного сигналу: +4 дБu = 0 дБ за індикатором
- Максимальний рівень вихідного сигналу: +22 дБu
- Залишковий вихідний шум: -91 дБu (на м’юті, 20 Гц – 20 кГц)
Цифрові виходи AES: симетричні XLR, 2 канали
- Частота дискретизації 96 кГц (за замовчуванням з вимкненим SRC)
- Змінювана частота дискретизації (з SRC): 44,1 / 48 / 88,2 / 96 кГц
- Пікова напруга: 2,5 В pp, симетричне з’єднання з термінатором 110 Ом

SLINK

Підключення: Neutrik EtherCON (RJ45)
Режим dSnake: 40 вхідних, 20+40 (ME) вихідних каналів, 48 кГц
Режим DX 32: вхідні, 32 вихідні канали, 96 кГц
GigaACE/GX: 128 вхідних, 128 вихідних каналів, 96 кГц
Входи: вільно патчаться
Виходи: вільно патчаться
Sync/SRC: призначувана як джерело синхронізації аудіо, 48 кГц <> 96 кГц SRC

ПОРТ ВВЕДЕННЯ/ВИВЕДЕННЯ

Багатоканальний опціональний модуль введення/виведення
Входи: вільно патчаться
Виходи: вільно патчаться
Sync/SRC: призначувана як джерело синхронізації аудіо, SRC на опціональній платі

USB АУДІО

Диск SQ-Drive: порт USB-A
- Стереозапис: 2 канали, WAV, 96 кГц, 24 біти, джерело вільно патчиться
- Стереовідтворення: 1/2 канали, WAV, 44,1 / 48 / 96 кГц, 16 / 24 біти, джерело вільно патчиться
- Багатодоріжковий запис: канали 1 – 16 на 96 кГц, канали 1 – 32 на 48 кГц, 24 біти, WAV, джерела вільно патчаться
- Багатодоріжкове відтворення: канали 1 – 16 на 96 кГц, канали 1 – 32 на 48 кГц, 24 біти, WAV, джерела вільно патчаться
Потокове передавання аудіо через USB: порт USB-B, сумісний з Core Audio, ASIO/WDM для Windows
- Надсилання (вихідний потік): 32 канали, 48 / 96 кГц, 24 біти
- Повернення (вхідний потік): 32 канали, 48 / 96 кГц, 24 біти

КЕРУВАННЯ

Фейдери: 100 мм, моторизовані
Сенсорний екран: 9 дюймів, ємнісний, роздільна здатність 1024 x 600 пікселів, кольоровий RGB 24 біти
Програмовані кнопки: 8 (SQ5+), 16 (SQ6+ / SQ7+)
Програмовані поворотні енкодери: 4 (SQ6+), 8 (SQ7+)
М’ют-групи / групи керування DCA: 8 / 8
Мережеве з’єднання: TCP/IP, Ethernet для керування та MIDI
MIDI: TCP/IP та USB-B
Педальний перемикач: одинарний або подвійний, вмикач або перемикач

СИСТЕМНІ ХАРАКТЕРИСТИКИ

Вимірювання: симетричні підключення XLR-вхід на XLR-вихід, чутливість 0 дБ, рівень вхідного сигналу 0 дБu
Динамічний діапазон: 112 дБ
Частотна характеристика (допуск ±0,5 дБ): від 20 Гц до 20 кГц
Запас перепідсилення: +18 дБ
Внутрішній робочий рівень: 0 дБu
СКНС + шум (мікрофонний/лінійний канал підключений до основногт виходу L/R, фейдери на 0 дБ): 0,002%, -93 дБ (20 – 20 кГц)
Відповідність повної цифрової шкали дБFS: +18 дБu = 0 дБFS (+22 дБu на виході XLR)
Калібрування індикаторів: індикація 0 дБ = -18 дБu (+4 дБu на виході XLR)
Тип основних індикаторів: 2 x 12 сегментів, швидкий (піковий) відгук
Тип канальних індикаторів: кольорові поканальні, повністю програмовані колір/яскравість
Пікові індикатори: -3 дБFS (+19 дБu на виході XLR), багатоточкова детекція
Частота дискретизації: 96 кГц
Глибина розрядності: використовується змінна ширина бітності в алгоритмах обробки процесорного ядра XCVI, до 96-ти біт
Затримка: <0,7 мс, вбудований мікрофонний вхід на основний вихід L/R на борту, всі обробки увімкнені
Діапазон робочих температур: 0°C to 40°C
Живлення від мережі: 100 – 240 В ~, 50/60 Гц
Максимальне енергоспоживання: 95 Вт / 105 Вт / 135 Вт (SQ5+ / SQ6+ / SQ7+)

ОБРОБКА ВХІДНИХ КАНАЛІВ

Джерело
- Канали:1 – 48, вільно патчаться
- Глобальне джерело USB: SQ-Drive або потокове аудіо з USB-B (автоматичне перемикання)
Полярність: нормальна / інвертована
Трім: -24 до +24 дБ
Фільтр зрізу низьких частот: регульований 20 Гц – 2 кГц, 12 / 18 / 24 дБ/октаву
Інтерт: перед еквалайзером / перед компресором, вільно патчиться
Канальна затримка: до 341 мс
Ґейт / експандер:
- Бічний канал (сайдчейн): вільно патчиться
- Фільтр сайдчейна: ФВЧ (20 Гц – 5 кГц), смуговий (120 Гц – 10 кГц), ФНЧ (120 Гц – 20 кГц), Q=1
- Поріг: -72 дБu – +18 дБu
- Глибина: 0 – 60 дБ
- Атака: 50 мкс – 300 мс
- Утримання: 10 мс – 5 с
- Відпускання: 10 мс – 1 с
- Коефіцієнт експандера: 1:1 – 1:20
Параметричний еквалайзер: 4-смуговий повністю параметричний, 20 Гц – 20 кГц, +/-15 дБ
- Смуги 1 / 4: перемикач фільтрів шельфовий (Baxandall), смуговий, фільтр зрізу НЧ / ВЧ 12 дБ/октава
- Смуги 2 та 3: смугові фільтри
- Змінна ширина смуги Q: 1,5 – 1/9 октави
Компресор:
- Бічний канал (сайдчейн)
- Опціональні обробки DEEP
- Фільтр сайдчейна: ФВЧ (20 Гц – 5 кГц), смуговий (120 Гц – 10 кГц), ФНЧ (120 Гц – 20 кГц), Q=1
- Поріг: -46 дБu до +18 дБu
- Співвідношення: 1:1 – ∞/1
- Атака: 30 мкс – 300 мс
- Відпускання: 50 мс – 2 с
- Коліно: м’яке / жорстке
- Детектор: піковий / RMS, перемикач
- Паралельна компресія dry/wet: -∞ – 0 дБ
Прямий вихід каналу:
- Залежить від: фейдер / м’ют / м’ют група / DCA (глобальна опція)
- Вибір точки відбору: після преампа, після ФВЧ, після ґейта, після інсерту, після еквалайзера, після компресора, після затримки
- Трім в кожному каналі: -∞ – +10 дБ

ОБРОБКА КАНАЛІВ МІКСІВ

Інсерт: перед еквалайзером / перед компресором, вільно патчиться
Затримка: до 682 мс
Графічний еквалайзер: 28 смуг 31 Гц – 16 кГц, +/-12 дБ, фірмова ні фільтри 1/3 октави
- Опціональні обробки DEEP
Параметричний еквалайзер: як у вхідних каналах
Компресор: як у вхідних каналах

ЕФЕКТИ

Рекові ефекти: 8 юнітів, доступних через надсилання/повернення або в інсертах
- 4 окремі шини надсилання ефектів
- Типи ефектів: SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus, Symphonic Chorus, Flanger, Phaser (плюс опціональні доповнення Rack FX)
- 8 окремих стереоканалів повернення ефектів: фейдер, панорама, м’ют, маршрутизація в мікси або основну стереошину L/R, 4-смугова параметрична еквалізація
Рекові ефекти RackUltra FX: 4 юніти, доступні через надсилання/повернення або в інсертах
- 4 окремі шини надсилання ефектів
- Типи ефектів: SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus, Symphonic Chorus, Flanger, Phaser (плюс опціональні доповнення Rack FX та RackUltra FX)
- 4 виділені стереоканали повернення ефектів: фейдер, панорама, м’ют, маршрутизація в мікси або основну стереошину L/R, 4-смугова параметрична еквалізація

АУДІОІНСТРУМЕНТИ

Функція прослуховування PAFL: PFL або стерео AFL на місці, трім 0 – -24 дБ, затримка PAFL до 682 мс, опція зовнішнього входу
Зв’язок зі сценою Talkback: окремий вхід, регульоване вхідне підсилення, пед, фантомне живлення+48 В, ФВЧ 12 дБ/окт, призначається в будь-який мікс
Генератор сигналів: синусоїда / білий шум / рожевий шум / смуговий шум, призначається на будь-який вхід або мікс
Спектроаналізатор RTA: 2x 31-смугові 1/3 октавні (стерео) або 1х 61-смуговий 1/6 октавний (моно) 20 Гц – 20 кГц
Канальний RTA: PAFL / вибраний канал або фіксоване джерело

АВТОМАТИЧНІ МІКРОФОННІ МІКШЕРИ AMM

Конфігурація: 2x 24-канальні або 1x 48-канальний, вільно призначувані входи
Тип мікшування: розподілення підсилення
Фільтр бічного каналу: ФВЧ / ФНЧ 12 дБ/октаву 20 Гц – 5 кГц / 120 Ну – 20 кГц
Пріоритет: -15 дБ – +15 дБ в кожному каналі

ДОДАТКОВІ ОПЦІЇ

Передпідсилювачі DEEP: муляція лампових каскадів
Експандери DEEP: експандер джерела, експандер з двома порогами
Компресори DEEP: Opto, 16T, 16VU, PeakLimiter76, Mighty, OptTronik, Bus, CompStortion
Графічні еквалайери DEEP: Proportional-Q, DiGi-GEQ, Hybrid
Ефекти RackFX: De-Esser, DynEQ4, MultiBD3, MultiBD4, Bucket Brigade, Echo, Hypabass
Ефекти RackUltra FX: просторові, реверберація, плейт, вокальний тюнер, вокальний ґріддер, вокальний шифтер, двоголосний гармонайзер з автоматичним визначенням тональності,
- чотириголосний гармонайзер, дисторшн підсилювач+кабінет, сатуратор

РОЗМІРИ ТА ВАГА

SQ5+
- Розміри консолі: 514,9 x 440 x 198 мм
- Розміри пакування: 605 x 702 x 353 мм
- Вага консолі: 11,2 кг
- Вага в пакуванні: 14,9 кг
SQ6+
- Розміри консолі: 514,9 x 638 x 198,5 мм
- Розміри пакування: 705 x 810 x 350 мм
- Вага консолі: 15,15 кг
- Вага в пакуванні: 19,69 кг
SQ7+
- Розміри консолі: 514,9 x 804 x 198,5 мм
- Розміри пакування: 700 x 970 x 360 мм
- Вага консолі: 18,42 кг
- Вага в пакуванні: 23,69 кг

Allen & Heath в Україні
